凿岩机械分类及我国凿岩机械型号编制方法

一、凿岩机械的分类

在第一讲里，我们已从破岩原理上，将凿岩机从各类破岩机中分出，知道它是属于机械式破岩机中的一类钻岩机。在机械式破岩机中，我们又根据其钻具的破岩方式，分出了什么是凿岩机，即把钻具在破岩时具有冲击凿入作用的一类机械式钻岩机称为“凿岩机”；把凿岩机与凿岩辅助设备总称为“凿岩机械”。

前讲的分类只是个概略的分类，其分类的目的仅在于使我们知道我们所要研究的对象是什么，以及为什么要研究它，而不完全是为了学习、研究以及选用每类破岩机而用的、如果要从上述的观点，即学习、研究和选用等观点出发，则应在每类破岩机械中再做较详细的分类；因为我们所研究的对象只是凿岩机械，因此这里仅就凿岩机械作较详细的分类。

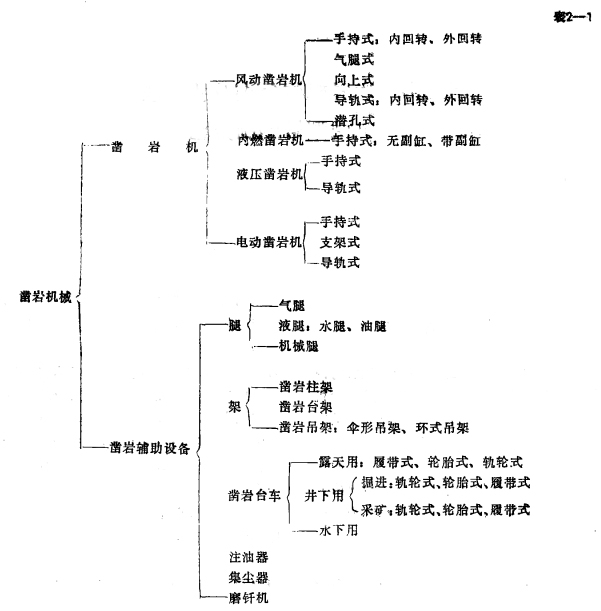

凿岩机械根据用途、使用动力、工作条件和结构、特点等，可做如表2-1之分类。

根据用途，表2-1对凿岩机械首先分成两大类，即凿岩机和凿岩辅助设备。在凿岩机中，按其动力又分有风动、内燃、液压和电动凿岩机。每种动力的凿岩机又根据工作条件等分成了不同型式和不同结构的凿岩机。凿岩辅助设备包括各种腿、架和凿岩台车等。在这两类设备中，如果从破岩角度看，凿岩机是其凿岩机械的本质，它的作用首先是能够破碎岩石，而凿岩辅助设备是其次要方面，仅保证凿岩机能够顺利地打出炮孔。但是，这一说法在凿岩技术和凿岩机械不断发展与进步的今天，并不十分合适，因为不论什么型式的凿岩机，如果没有各种腿、架及凿岩台车之类辅助设备来支撑并给以推力，凿岩机不可能顺利地打出炮孔。这样讲不免有人会质问:手持式凿岩机并不靠腿、架之类辅助设备也可在岩石上打出孔来其实，手持式凿岩机之所以不用腿、架之类给以支撑与施加推力也能打出炮孔，是因为如上的支撑与推进作用是用大来完成的；目前凿岩机重量级及功率不断加大，如不与各种凿岩辅助设备相结合，还只靠人力，要想打出空间不同方位、不同排列、直径较大且炮孔较深的一组炮孔简直是无法做到的。因此，从保证凿岩机能够顺利、方便地打出符合要求的炮孔，提高凿岩效率，减轻劳动强度和改善作业环境方面看，凿岩辅助设备的作用也是十分重要的。由此看来，凿岩机和凿岩辅助设备是构成凿岩机械的两大类产品，二者缺一不可。

有了这个较详细的分类，可使我们对凿岩机械有个整体的和概略性的了解，可帮助我们研究、探讨和合理选用凿岩机械。合理选用凿岩机械，对正确使用和有效发挥机器的潜力，据高生产率，降低作业成本等具有重要意义。例如，正如前讲所述，在软岩或极硬岩石上钻孔，一般要选用回转式钻机；在中硬和地质条件复杂的岩层上钻孔，最好选择独立回转式凿岩机；等等。在凿岩机被中，根据作业地点的能源条件，可选择不同动力的凿岩机与其凿岩辅助设备；根据工作条件可选择不同型式的凿岩机，如用在二次破碎钻凿下向炮孔，一般可选用手持式凿岩机，在巷道掘进钻凿水平或倾斜的中深炮孔时，可选择气腿式凿岩机，对于钻凿直经大，炮孔深的炮孔组且有较严格的方位要求的场合，要选择凿岩台车进行辅助钻孔；等等。有了这个分类，可使我们知道凿岩机械包括哪几类产品，而每类中又包括哪些产品等，可使我们注意研究如下的有关问题，即每类产品中还有哪些缺门，根据生产上的实际需要，还应发展哪些产品；每类的产品有哪些共同特点；它在各类产品中处的地位是什么，它的发展前途如何等等。因此，对产品做较详细的分类，有助予我们了解它、研究它、应用它、管理它和发展它。

二、我国凿岩机械型号编制方法

编制凿岩机械的型号，不但对使用部门在选用和管理各种凿岩机械上有很的方便，同时对研究部门作有系统的凿岩机械分析和探讨工作也有一定的帮助，并且还体现出凿岩机械制造业的统一性、完整性。

各种凿岩机和凿岩辅助设备的型号不仅是一个代号，而且要完整地表示出每种产品的名称、结构型式、用途和主要规格，因而能使人们对凿岩机械有一个明晰的概念。

凿岩机械的型号是按类、组、型分类原则编制的。一般由类、组、型代号与主参数代号两部分组成；如需增添特性代号时，其特性代号置于类、组、型代号和主参数代:号之间。类、组、型代号和特性代号均用大写印刷体汉语拼音字母表示；该字母应该是类、组、型和特性名称中有代表性的汉字拼音的第一个字母，如与其它型号有重复也可用其他字母表示。主参数用阿拉伯数字表示。当产品结构有重大改革，需重新试制鉴定时，应按重大改革顺序依次以汉语拼音字母A、B、C……标明，写于原产品型号尾部。

在本标准中，凿岩台车由于量大面广，已成为凿岩机械中的一类极为重要的产品，因此把它从凿岩辅助设备中分出，列为凿岩机械中与凿岩机及凿岩辅助设备处同等地位的一类产品，所以标准对凿岩机械首先分成三大类，即凿岩机、凿岩台车和凿岩辅助设备。

在凿岩机械的型号编制中，以凿岩机的“岩”字的汉语拼音的第一个字母“Y”来表示各种凿岩机，“Y”读作“呀”；以台车的“车”字的汉语拼音的第一个字母“C”来表示各种凿岩台车，“C”读作“雌”以凿岩辅助设备的“辅”字的汉语拼音的第一个字母“F”来表示各种凿岩辅助设备，“F”读作“佛”。Y、C和F分别为凿岩机、凿岩台车和辅助设备型号中的第一个字母。

在凿岩机械型号编制中，以风动凿岩机为基础，其型号中不表明动力介质为压缩空气，而其他动力的凿岩机，在型号中则给予了说明。因此风动凿岩机型号中第二个字母即为型式代号，而其他凿岩机型号的第二个字母则表明凿岩机所用的动力介质。如“Y”“T”表示的是气腿式风动凿岩机，但“风动”二字不必书写或称呼；“YN”虽然也是两个字母，但这里第二个字母表示的是内燃凿岩机，而不是型式。

在凿岩机型号编制中，是以手持式凿岩机为基础的，其型号不表示它的型别(即手持式)，而只表示它的特性，因此手持式(风动)凿岩机如无特性说明时，只有一个字母即 “Y”表示手持式(风动)凿岩机；如有特性说明，就用特性汉字的汉语拼音的第一个字母表示，写于型号的第二位，如“YP”即表示手持式(风动)高频凿岩机。

在凿岩台车型号编制中，因露天用台车只是用来采矿的，因此型号中只表征到型别，而不表征它的特征，所以露天凿署台车型号只有两个字母，如“CL”表示履带式露天凿岩台车。井下用凿岩台车型号要区别到它的特性(即用途--采或掘)，如“CGJ”表示井下用轨轮式掘进台车。

凿岩机械型号的主参数部分，对于凿岩机是以产品的重量(公斤)来表示的，如“YT24”即表示重量为24公斤的气腿式凿岩机；凿岩机的重量是根据实测并采取4舍5入的办法确定的。凿岩台车的主参数是以台车推进机构的名义推进力(公斤力)和安装凿岩机台数来表示的；装1台凿岩机者，型号中不予表示。如“CL700”即表示名义推进力为700公斤，装1台凿岩机的履带式露天凿岩台车。凿岩台车确定这两项为主参数，可便于我们选配凿岩机，以及可大致地判断凿岩台车的工作能力。

凿岩辅助设备的型号编制和说明，与此类似，这里不再赞述。

由于标准对凿岩台车“名义推进力”这个主参数没有明确说明，因此在贯彻标准中出现了一些问题。有人把名义推进力理解为是按纯理论计算出来的力，并按这种理解编制了台车型号。实际上标准中名义推进力包括如下万方面含义：①名义推进力是推进机构在常态工作位置，压气压力为5公斤/厘米²时本身所能产生的实际推力，它不考虑如凿岩机、钻具的重量或由此产生的摩擦阻力的影响，而只考虑整个推进机构重景或由此产生的摩擦阻力的影响以及推进传动机构的传动效率等。因此根据以上这个原则，实际推力的大小可用计算法算出，也可用测量法测出。②由于计算所考虑牧因素不全。所做的某些假设可能与实际不尽相符，因此计算结果可能与实际有出入，而测量时也还会因种种原因使测量结果有误差；另外，由于加工、装配、润滑条件等不同，一批产品推进机构的推进力也不可能完全相同，它只能围绕一个数值在一定范围内变动，这正象加工机器零件时有名义尺寸和偏差的情形样。标准中指的名义推进力，我们认为就是如上所说的意思。

这里必须指出，凿岩辅助设备中的气腿，虽然标准中规定其主参数也是名义推进力，但实际上目前沿用的是5公斤/厘米²气压时的计算推力。

凿岩机械的型号和名称要求书写得正确和称呼得对。产品名称应是对型号的完整正确叙述。如“YT24”不要写成“YT--24”在写全称时要写成“YT24型气腿式凿岩机”。又如“CT400A”不要写成“CT--400A”；需写全称时要写成“CT400A型轮胎式露天凿岩台车”，而不要写成“CT-400A轻型露天采矿台车”或“CT400A型露天台车”等。

凿岩机械的型号编制方法，同其他事物一样，不是一成不变的。它要随着生产的发展和人们对其事物认识的不断深化而逐步加以修改和完善的。但在一定时期内又是不能随便变动的，否则就会造成产品型号编制的混乱局面，给生产、使用管理部门以及有关科研和上级领导机关造成很大的不便。也正因为如此，要求我们在编制或书写产品型号时，一定要按标准中的各项规定行事，从而体现行业的统一性和完整性。
